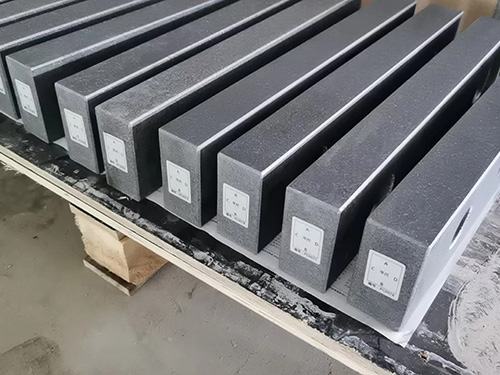

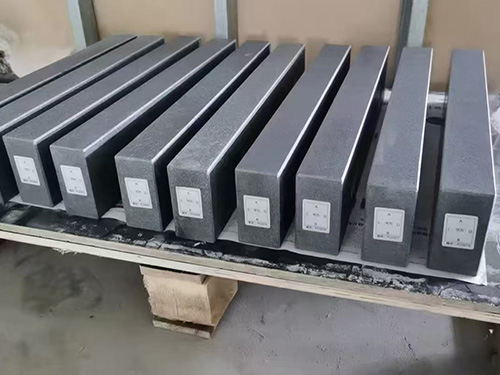

花岗石平行规

花岗石平行规选用石材经机械加工然后手工精磨制成。可选石材有“济南青”“泰山青”“泰山青白粒”等，这些石材都具备强度大，质地均匀，稳定性好，能在重负荷及一般温度变化下保持相对较高的精度，并且具有不生锈、不变型、不磁化、易清理、维护方便等优点。是机械工厂的理想测量工具。与其相应的量具还有：花岗石方箱、花岗石平尺和花岗石V型块等。

花岗石平行规又称大理石平行规均为成对生产，能替代等高垫块，主要用于测量工件的平行度，花岗石平行规要求直线度和平行度符合JB/T7975-1999。花岗石平行规是基准测量工具，对仪器仪表、工具、机械制件的检验，都是理想的基准面。

花岗石平行规的特点：

（1）刚性好；

（2）花岗石经长期时效，组织结构均匀，膨胀系数，内应力消失，不变形，

（3）不怕酸，碱液物侵蚀，不会生锈，不必涂油，不易粘微尘，免维护，保养方便简单，使用寿命长；

（4）不磁化，测量时能平滑移动，无滞涩感，不受潮湿影响，平面度稳定良好；

（5）不会出现划痕，不受恒温条件阻止，在常温下也能保持测量精度。

花岗石平行规的精度检测

测前准备

1、需要有2名以上计量检定员。

2、需要有花岗石平行规检定装置：电子水平仪、检测桥板、平板、千分表、等高垫块。

花岗石平行规的直线度检测

将花岗石平行规用等高垫块支承在距平尺两端2L/9的标准支承标记处，根据花岗石平行规工作面长度选择适当的检测桥板（一般按8~10个跨步，跨距在50~500mm之间）；然后将桥板置于花岗石平行规的一端把水平仪固定在桥板上；桥板按跨距逐步地从花岗石平行规的一端移至另一端，每移动一个跨距从分度直为0.001mm/m的电子水平仪上读取该位置读数；其大值与小值之差即为花岗石平行规工作面的直线度误差。工作面任意200mm的直线度误差，可选择50mm或100mm的桥板，按上述方法在任意200mm内进行检验确定。

花岗石平行规的平行度检测

检测花岗石平行规上工作面与下工作面的平行度，工作面与下支承面的平行度将花岗石平行规以工作面（或以支承脚支承面）为基面放在平板上，用装在表架上的分度值为0.001mm的千分表在其工作面上测出不少于三处的高度差值，为平行度误差。当不具备适用的平板时，允许将花岗石平行规侧面放在某一支承面上，用分度值为0.002mm杠杆千分尺或带分度值为0.002mm千分表的检具测量花岗石平行规的高度差。

花岗石平行规的自然挠度检测

将平行规用等高块支承在距平尺两端2L/9的标准支承标记处并置于基准平面上，用分度值为0.001mm的指示表或比较仪，在工作面长度中间测量读数；然后将等高块移至支承距离位置（花岗石平行规两端），稳定10min后由指示表或比较仪读数；两次读数值之差即为花岗石平行规的自然挠度。

平行规的产品规格：
